Засов для двустворчатых дверей УДАВ

Засов для двустворчатых дверей УДАВ – лучшее из известных на сегодняшний день решение для запирания пассивной (вспомогательной) створки в случае его редкого использования. Открытие и закрытие производится лицевой отверткой. За счет наличия встроенного дифференцирующего механизма, два ригеля работают независимо: даже если один из них полностью выдвинут, второй продолжает работать до своего упора. Ригеля имеют конусность 15 град, что позволяет плотно притянуть створку к раме, минимизировав люфт всей коснтрукции.

ОПИСАНИЕ ПРИНЦИПА ДЕЙСТВИЯ Дифференциальный принцип перемещения ригелей состоит в том, что при равномерном вращении ведущего винта равномерной является только сумма перемещений обоих ригелей. А в каждый отдельный момент тот ригель, который испытывает большее сопротивление перемещению, – тормозится, зато второй – ускоряется. Выдвижение конических ригелей приводит к постепенному, мощному притягиванию фиксируемой створки и увеличению сопротивления вращению винта до оптимальной величины, определяемой пользователем по сопротивлению отвертки и положению створки.

ПРАВИЛА ЭКСПЛУАТАЦИИ. «УДАВ» приводится в действие отверткой (или ее аналогом) с плоским жалом шириной 5-10 мм через отверстие в торце створки (например, отверстие под щеколду). Перемещение запирающих ригелей на 25мм. происходит за 4 полных (360°) оборотов отвертки. Для запирания створки нужно вращать отвертку по часовой стрелке (до упора). Для отпирания створки нужно вращать отвертку против часовой стрелки (до упора).

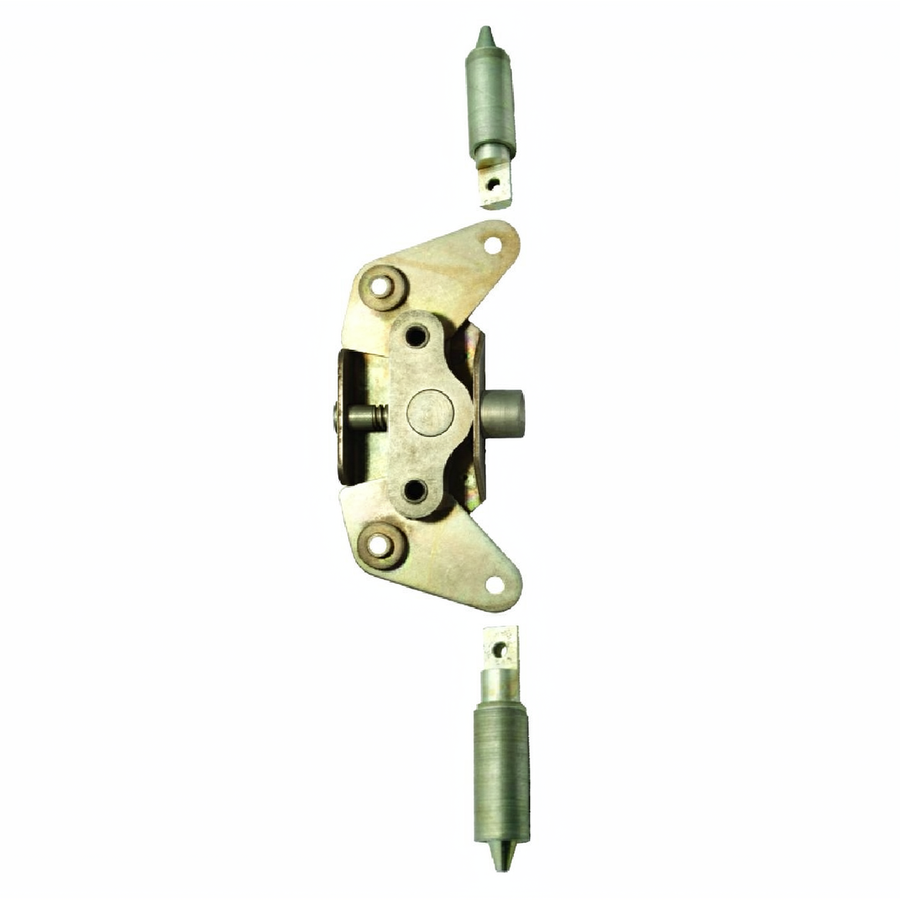

Удав

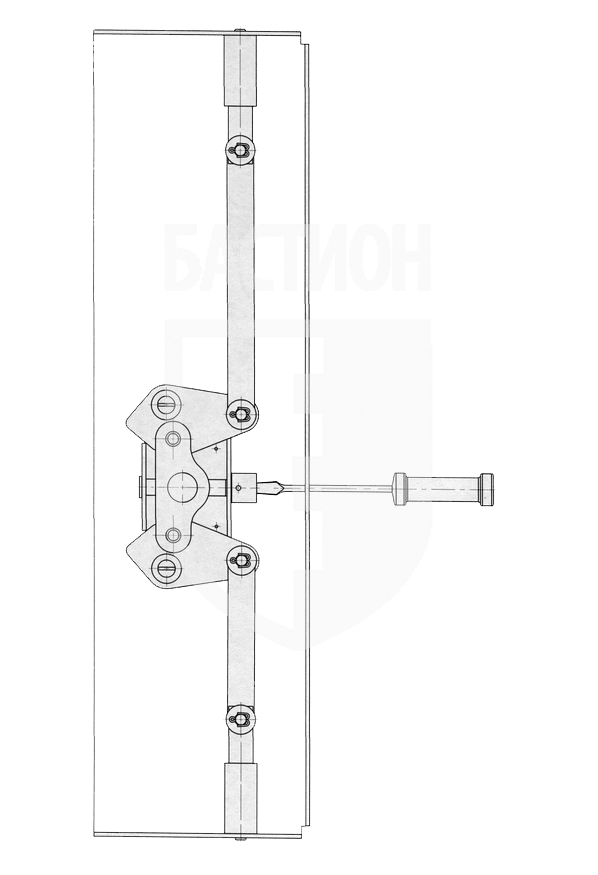

Технический чертеж

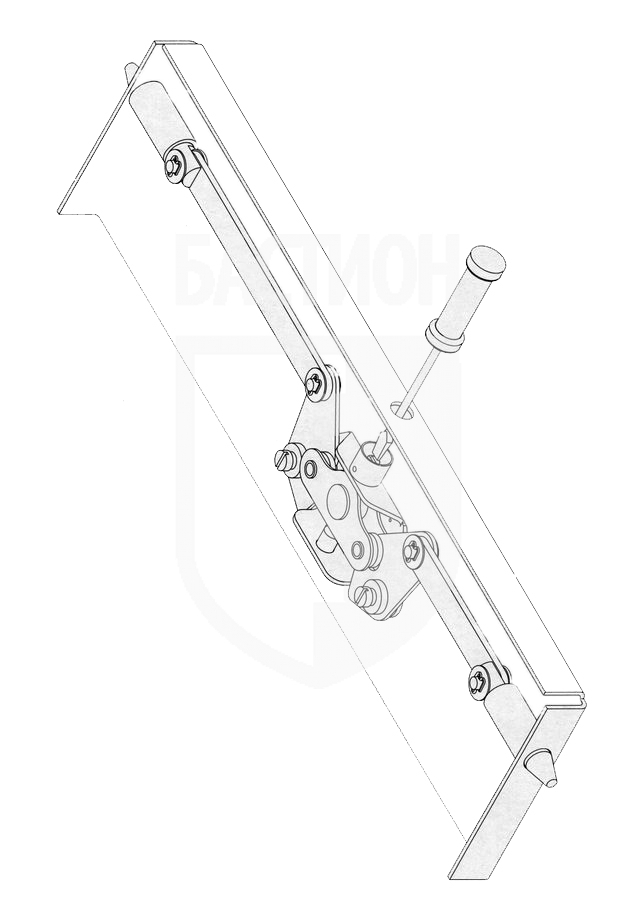

Технический чертеж
